JAC.UP

by Posted on

Wer hat schon genug Platz in seiner Wohnung? Warum soll dieser dann auch noch mit leidigen Dingen aus dem Alltag verschwendet werden. JAC.UP fährt die Wäsche zum Trocknen Richtung Decke und schafft somit mehr Platz zum Leben.


ANFORDERUNGEN

Die Grundanforderungen an das System waren schnell klar: ein Motor mit selbsthemmendem Getriebe, der stark genug ist über Umlenkrollen einen vollen Wäscheständer mit nasser Wäsche Richtung Decke zu bewegen.
Durch die räumlichen Gegebenheiten und dem Ziel kein langes Kabel quer durch den Raum und an die Decke verlegen zu müssen, wurde diese Aufgabe etwas spannender. Das System sollte also mit Akku betrieben werden können.

UMSETZUNG

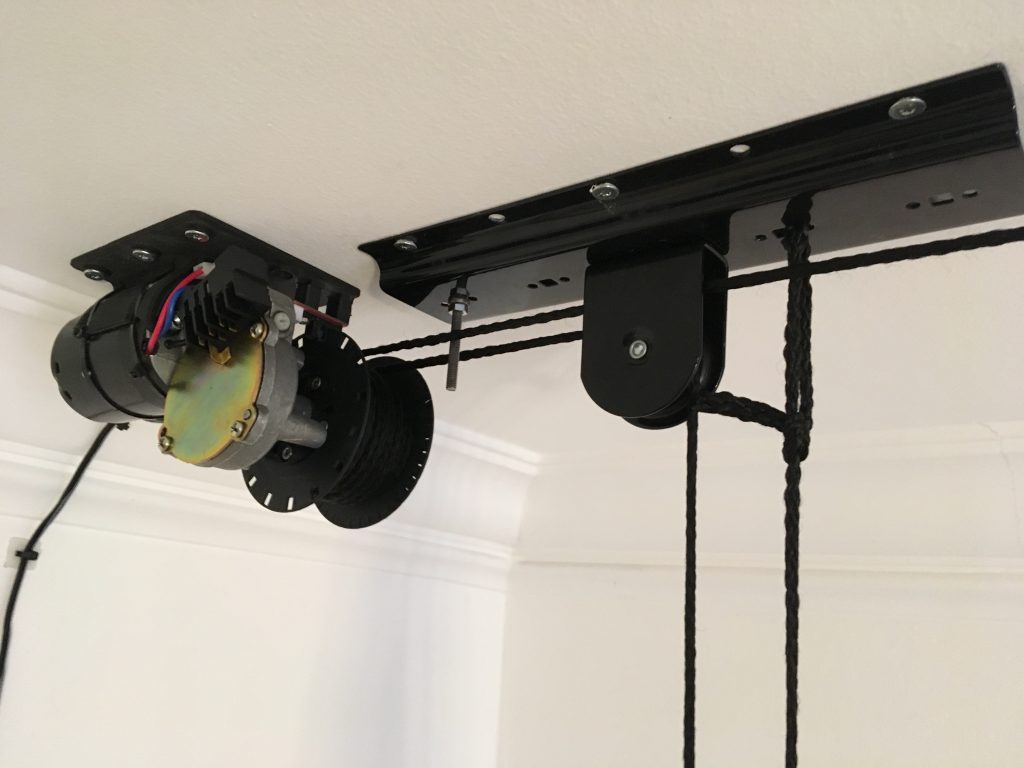

Die Suche nach einem günstigen DC-Motor mit Getriebestufe ergab rasch, dass ein Scheibenwischermotor eine gute Wahl für das Projekt ist. Statt dem Scheibenwischer wurde für JAC.UP eine Trommel mit dem 3D-Drucker gefertigt und auf einer Adapterwelle montiert.

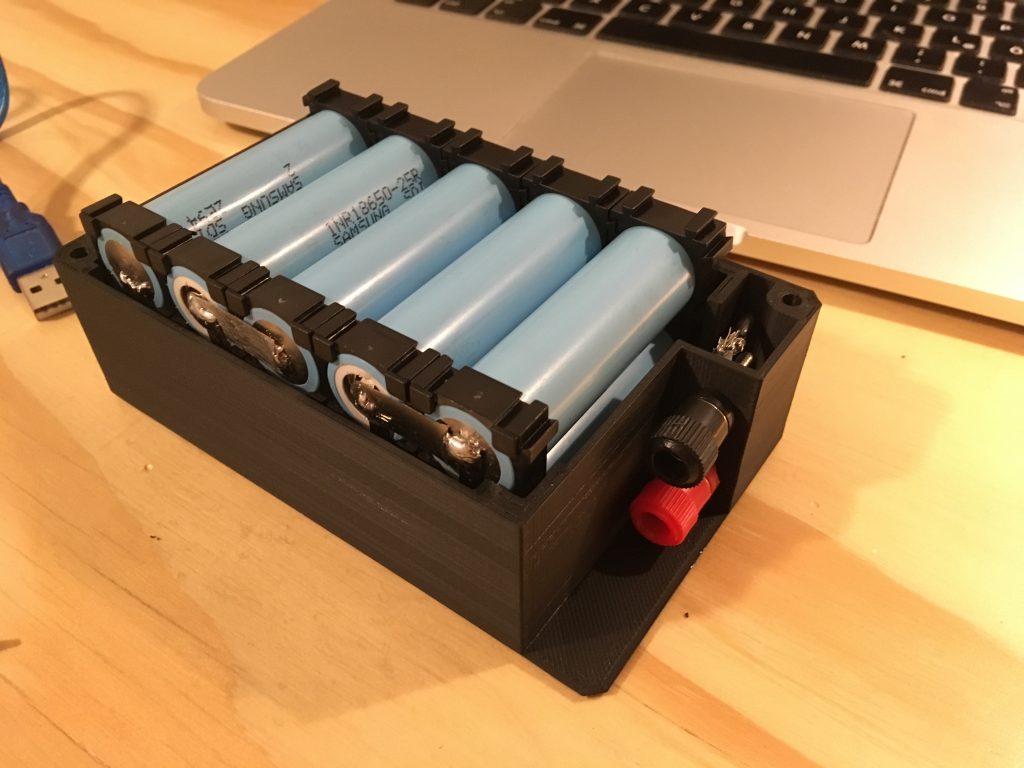

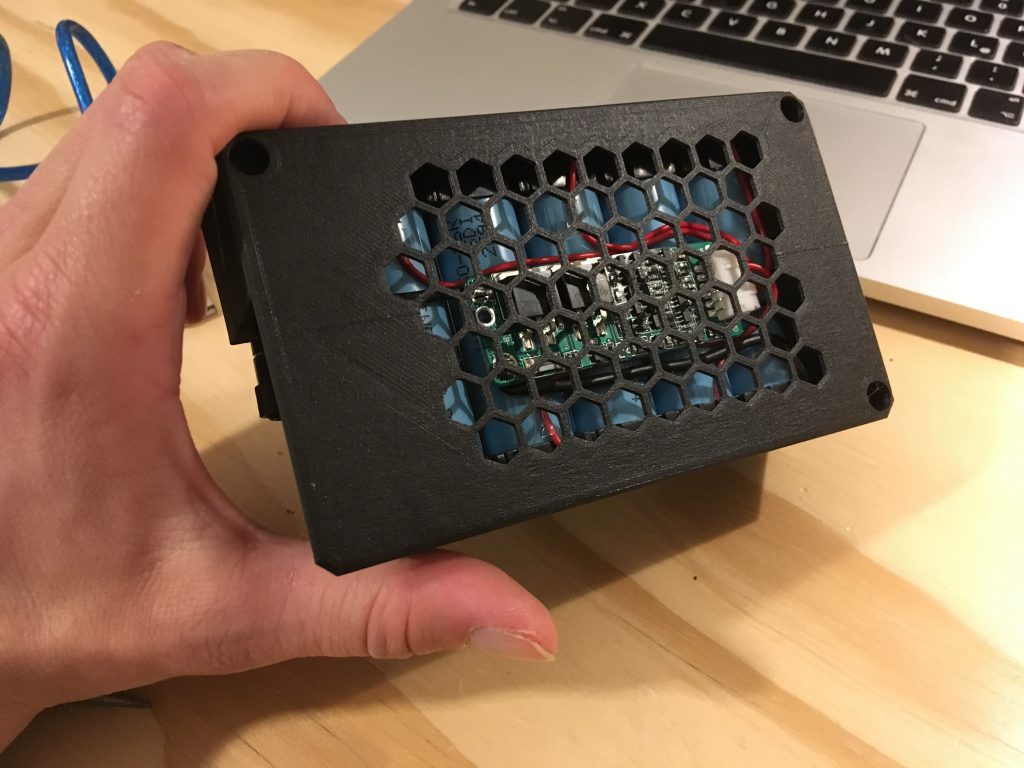

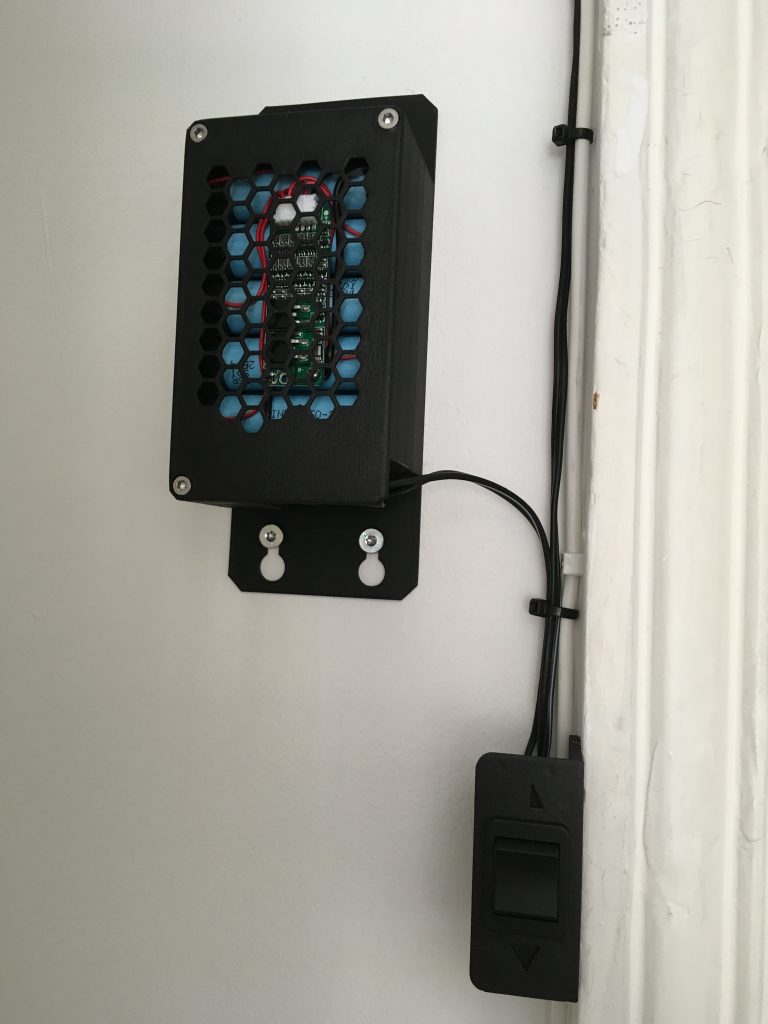

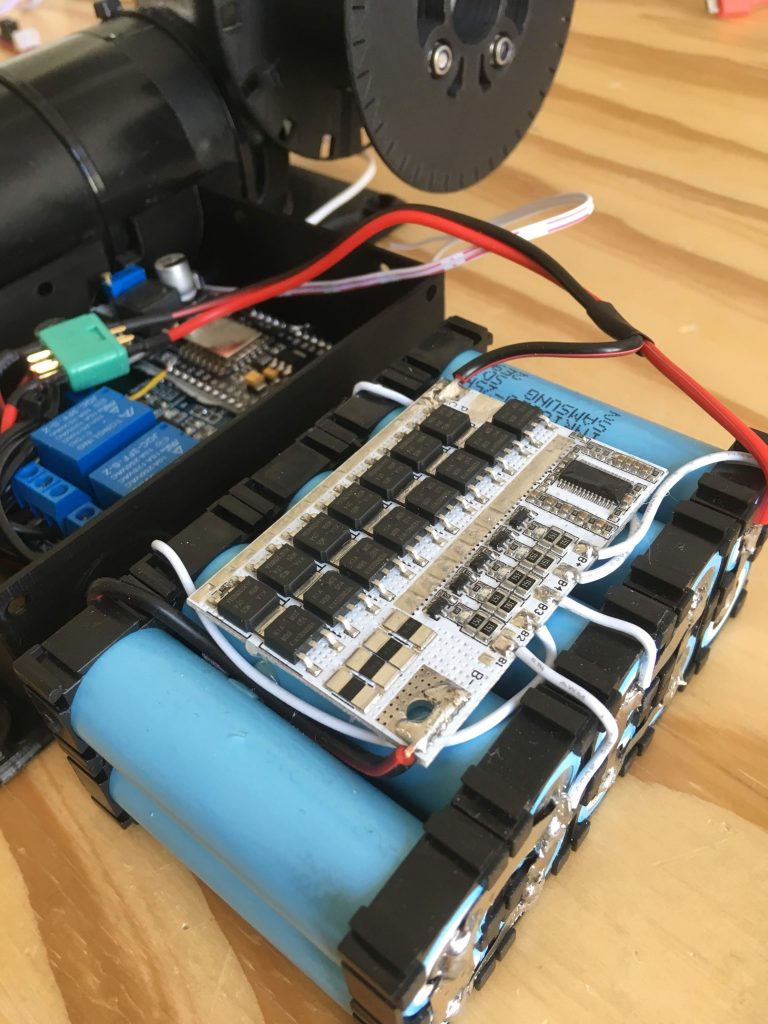

Aus dem hohen Anlaufstrom ergaben sich schlussendlich die Anforderungen an das Akkupack. Für den ersten Prototypen wurde ein Adapter für Makita-Akkus gedruckt (zu sehen im Video), dieser wurde aber für den langfristigen Einsatz von einer Eigenentwicklung ersetzt. Es wurde ein 5s3p-LiIon-Akku gebaut, welcher in einem 3D-gedruckten Gehäuse an der Wand montiert werden kann. Mit einem Wechselschalter kann die Drehrichtung des Motors einfach geschalten werden.

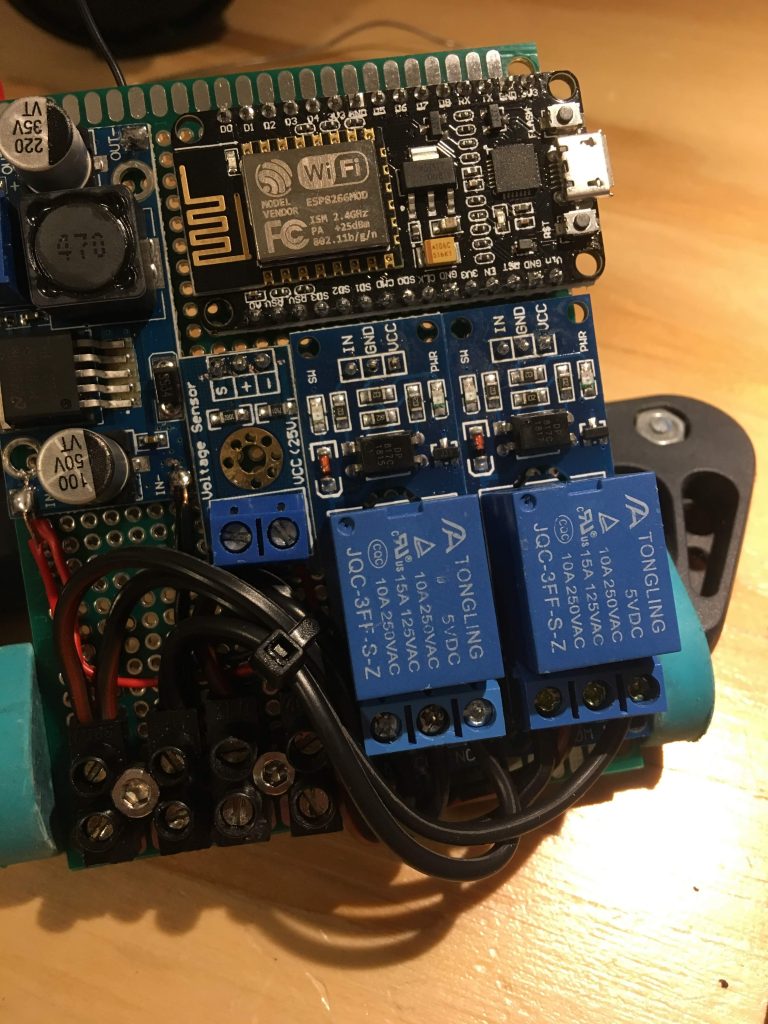

Die Bedienung über den Wechselschalter und dem Akkupack an der Wand war mir allerdings noch nicht ausgereift genug. Im nächsten Schritt wurde JAC.UP um einen ESP8266 Mikrocontroller erweitert und die Steuerung im IoT-Style verbessert. Gemeinsam mit dem Akkupack kann JAC.UP als eine Komponente an der Decke montiert und damit alle weiteren Kabeln und Schalter vermieden werden.

Maker Faire Vienna 2019

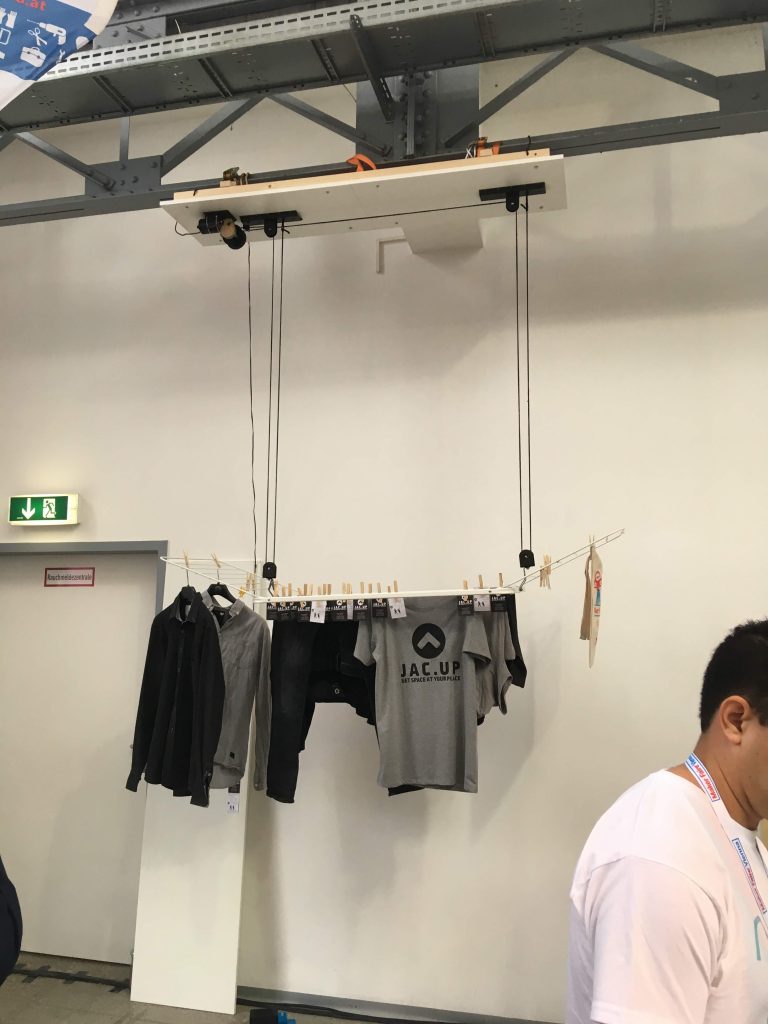

Von ein paar Freunden angetrieben weiter an dem Produkt zu arbeiten, habe ich mich 2019 für einen Stand bei der Maker Faire Vienna beworben und diesen auch bekommen. Beim Stand 105 durfte ich JAC.UP ein Wochenende lang präsentieren. KLICK
Im Rahmen der Vorbereitungen für diese Veranstaltung war es mir auch noch wichtig ein ordentliches Auftreten sicherzustellen und so wurden noch Visitenkarten und T-Shirts für das JAC.UP-branding gestaltet.

Die Veranstaltung brachte viele interessante Gespräche zum Projekt und auch spannende neue Kontakte. Nebenbei sei hier auch noch erwähnt, dass eine Vertretung der Sendung „2 Minuten 2 Millionen“ von PULS 4 auf das Projekt aufmerksam wurde und es hier einige telefonate im Nachhinein gab.
